Temperaturbeständige Profile für Industrie, Abgasbereich und Ofenbau
Maßgefertigte Dichtungsprofile aus Dülmen. Für hohe Temperaturen, besondere Einbausituationen und kurze Lieferzeiten.
Temperaturbeständige Profile auf einen Blick
Für Abgasbereich, Industrieöfen, Heißwindklappen und andere Anwendungen mit hoher thermischer Belastung fertigt Hendricks Dichtungsprofile passend zur Einbausituation. Materialaufbau, Profilform und Temperaturbereich werden technisch abgestimmt und direkt in unserer Manufaktur am Standort Dülmen hergestellt.
Um eine gleichbleibende Qualität unserer Produkte zu gewährleisten, kommen die Vorprodukte ausschließlich von Herstellern, deren Qualität sich über Jahre bewiesen hat. Der Standort Dülmen macht es auch möglich, schnell auf Kundenwünsche zu reagieren und kurze Lieferzeiten zu ermöglichen.
Einsatzbereiche der Dichtungen
Abgasbereich & Armaturen
- Armaturen und Regelklappen im Abgasbereich
- Heißwindklappen
- Türen zu Brennkammern
Öfen & Industrieanlagen
- Industrieöfen
- Großbacköfen
- Härte- und Tunnelöfen
Wartung & Sonderanwendungen
- Wartungsöffnungen an Kanälen mit hohen Temperaturen
- statische Abdichtung für Behälter
- Transport von flüssigen Metallen bis +700 °C
bis +700 °C
für Hochtemperatur-Anwendungen in Industrieanlagen, Ofenbau und Abgasbereich.
Fertigung in Dülmen
kurze Wege, direkte Abstimmung und Herstellung am eigenen Standort.
Sonderprofile möglich
Profilform, Materialaufbau und Abmessungen passend zur Einbausituation.
Profiltypen für unterschiedliche Temperaturbereiche
Je nach Temperatur, Medium und Einbausituation kommen unterschiedliche Profilaufbauten zum Einsatz. Hendricks fertigt Hochtemperaturprofile, Kederprofile und Sonderprofile passend zur technischen Anwendung.
SR860 Hochtemperatur-Dichtungsprofil
Edelstahlmantel aus Drahtgewebe mit hitzebeständigem Kern. Für hohe Temperaturen und anspruchsvolle Einbausituationen.
Doppelkederdichtung für Armaturen
Für rechteckige und quadratische Armaturen. Die Eckverbindung hat wesentlichen Einfluss auf das Abdichtverhalten.
SR860 komplett aus Edelstahl
Für Anwendungen, bei denen keine Feinstaubpartikel aus Glasfaserfüllstoffen abgegeben werden sollen.
Dichtungsprofil SR845
rechteckig, quadratisch oder rund, Edelstahl-Metallgewebe, Einbau in Nut, bis +700 °C.
Technische Details zu den Profilvarianten
Die folgenden Hinweise erläutern Aufbau, Ausführung und Einsatz der gezeigten Profilvarianten.
Sie dienen der technischen Orientierung und ersetzen nicht die Abstimmung der konkreten Einbausituation.

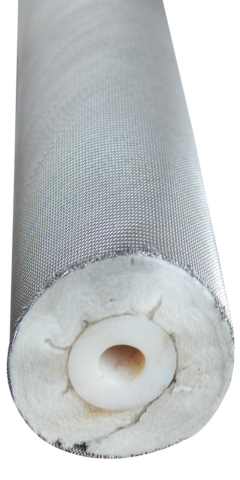

SR860 Hochtemperatur-Dichtungsprofil
Aufbau des Hochtemperatur Dichtungsprofils SR860:
Der Kern der temperaturbeständigen Dichtungsschnur besteht aus C-Glas (bis +450°C), HT-Glasfaser (bis +700°C) oder einem VA-Drahtkern.
Der Kern kann mit einem Zwischenmantel aus PTFE oder Metallfolie versehen werden, um die Diffusion durch den hitzebeständigen Kern zu vermindern.
Beim Zwischenmantel aus PTFE ist zu beachten, dass die Einsatztemperatur auf +280°C begrenzt ist.
Das Hochtemperatur-Dichtungsprofil mit einem Kern aus VA-Draht wird standardmäßig mit einem Zwischenmantel aus Metallfolie ausgeliefert.
Bei dem Hochtemperatur-Dichtungsprofil SR860 sorgt der äußere Mantel aus Edelstahlgewebe für die flexible Anpassung an die Dichtfläche.
Die Dichtschnur SR860, als Einfachdichtung oder Doppeldichtung, hat einen Edelstahlmantel aus Drahtgewebe und verfügt über einen Kern aus hitzebeständigem Dichtungsmaterial.
Eine Standardisierung der Grundabmessungen und der Materialien macht eine kostengünstige Fertigung möglich.
Es können auf Wunsch Dichtungen mit abweichenden Abmessungen oder Materialien gefertigt werden. Weitere Hinweise zu den Absperr- und Regelklappen finden Sie in unserem Kompendium.

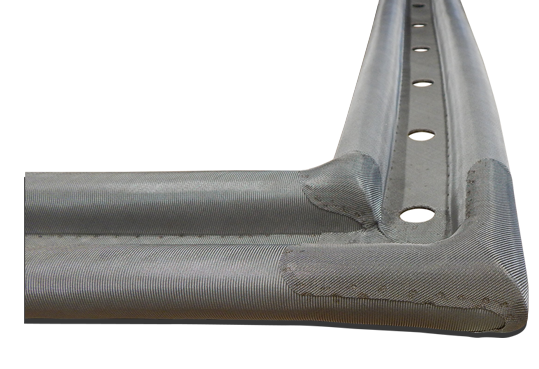

Doppelkederdichtung für Armaturen
Die Ausführung der Eckverbindung hat einen wesentlichen Einfluss auf das Abdichtverhalten der Armatur.
Aus diesem Grund haben wir ein neues Design für die Verbindungen an den Eckstößen entwickelt. Dieses stellt sicher, dass die Eckverbindungen bei rechteckigen oder quadratischen Armaturen keinen zusätzlichen Widerstand beim Verpressen der Dichtung aufbauen.
Eine verhärtete Eckverbindung kann zu einer erhöhten Leckage führen, da ein gleichmäßiges Anpressen der Dichtung nicht sichergestellt ist. Höhere Kräfte zum Schließen der Armatur machen stärkere Antriebe notwendig, was auch letztendlich zu höherem Verschleiß und höheren Betriebskosten führt.
SR860 komplett aus Edelstahl
Bei der Neuentwicklung dieser Variante stand -wie immer- der Wunsch des Kunden nach einem Dichtungsprofil, welches keinesfalls Feinstaubpartikel abgibt, im Vordergrund.
Bei Dichtungsprofilen mit einem Füllstoff aus Glasfaser besteht immer die Gefahr, dass sich kleinste Partikel aus dem Material auslösen. Dieses unterbinden wir durch den Einsatz eines Drahtgewirkes aus Edelstahl im Dichtungsbereich.
Die Divisionsdichtigkeit dieses Profils wird durch eine Metallfolie aus Edelstahl hergestellt.
Leider ist diese Bauform nur für rechtwinklige Rauchgasklappen verwendbar.
Dichtungsprofil SR845
Das Dichtungsprofil gibt es ist einer rechteckigen, quadratischen oder runden Ausführung mit einem Metallgewebe aus Edelstahl.
Bei dieser Ausführung des Dichtprofils ist auch ein Seitenverhältnis von 1:2 oder größer möglich. Der Einbau erfolgt in einer Nut. Dort kann sie über Schrauben bzw. Nieten oder allein durch ihre Klemmkraft -abhängig vom Seitenverhältnis- auf Position gehalten werden.
Wie auch bei den anderen Hochtemperaturprofilen liegt die maximale Einsatztemperatur bei +700C°.
Beim Einbau in Ofentüren kann das Dichtungsprofil SR845 durch Radien an den Ecken des Dichtungsprofils endlos – als geschlossener Ring – verbaut werden.
Geschlossene Ringe haben jedoch fertigungsbedingt nach ca. 2,3m eine Verbindungsstelle im Außengewebe.
Auch eine Lieferung als Rahmen mit geschlossenen Ecken ist möglich.

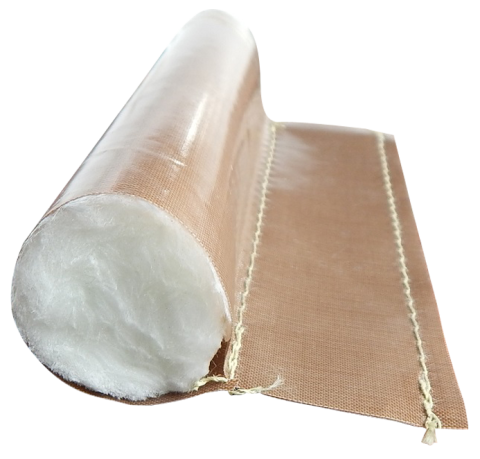

SR250 / SR260 Keder- und Wulstdichtungen
Für geringere Temperaturbereiche fertigt Hendricks Keder- und Wulstdichtungen mit unterschiedlichen Kernen, Beschichtungen und Abmessungen. Fahnenlänge, Wulstdurchmesser und Materialaufbau können passend zur Anwendung gewählt werden.
Die Ausführungen eignen sich für Anwendungen bis ca. +250 °C und werden je nach Einbausituation mit Silikonschaum, Glasfaserkern, Glasgewebe oder Silikonbeschichtung aufgebaut.
Weitere Ausführungen
Für besondere Anforderungen stehen weitere Dichtungsschnüre und Kederdichtungen zur Verfügung.
Temperaturbereich, Medium und Einbausituation entscheiden über den passenden Aufbau.
Dichtungsschnur SR260
Bei Anwendungen mit geringeren Anforderungen an Temperatur und Beständigkeit gegen abrasive Medien kann die Dichtungsschnur SR260 eingesetzt werden. Das Umfeld sollte bei dieser Bauart 250 °C nicht überschreiten.

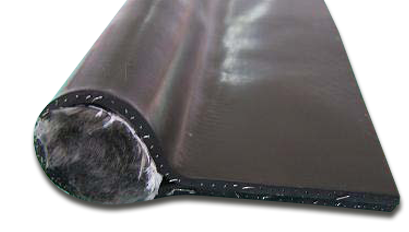

Einfachkederdichtung aus Fluorkautschuk SR200
Kederdichtungen aus Viton® beziehungsweise FPM/FKM eignen sich für nasse Medien bis +200 °C. Die Dichtung ist für den Einsatz in Abgasreinigungsanlagen in Kraftwerken vorgesehen.
Sie besteht aus einem chemisch hoch beständigen Glasfaserkern und ist mit edelstahldrahtverstärktem Fluorkautschuk ummantelt.
Sonderprofile
Sonderprofile für spezielle Anwendungen
Viele Einbausituationen lassen sich mit Standardprofilen nicht sauber abdecken. Hendricks fertigt Sonderprofile nach technischer Anforderung, angepasst an Temperaturbereich, Medium, Einbauraum und Befestigung.
Möglich sind unter anderem angepasste Profilformen, eingezogene Schlauchprofile zur Verbesserung des Rücksetzverhaltens sowie Ausführungen mit Fahne zur Befestigung.
Sonderprofil anfragen
Für Sonderprofile sind Einbausituation, Temperaturbereich, Medium und gewünschte Befestigung entscheidend. Hendricks prüft die passende Ausführung technisch.
